S7-200系列PLC的硬件配置

    S7-200系列的可编程控制器是整体式结构，根据其控制规模的大小（即输入/输出点数的多少），可以选择相应主机单元的CPU。同其他PLC一样，S7-200 PLC的系统基本组成也是由主机单元加编程器。在需要对系统进行扩展时，系统中还可以增加的单元包括模拟量扩展单元模板、数字量扩展单元模板、通信模板、网络设备、人机界面HMI等。S7-200 PLC的基本构成如图4-1所示。

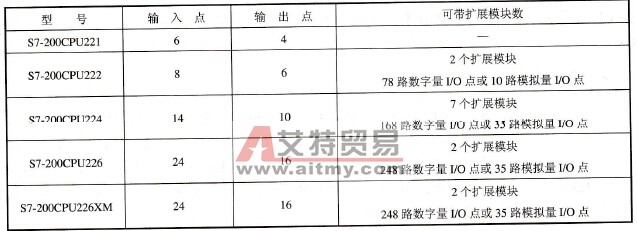

    图4-1    S7-200的基本构成    1．基本单元    S7-200系列PLC中可提供4种不同基本型号的8种CPU供选择使用，其输入/输出点数的分配见表4-1。    表4-1    S7-200系列PLC中CPU22X的基本单元
    2．扩展单元    S7-200系列PLC主要有6种扩展单元，它本身没有CPU，只能与基本单元相连接使用，用于扩展I/O点数，S7-200系列PLC扩展单元型号及输入/输出点数的分配见表4-2。    表4-2    S7-200系列PLC扩展单元型号及输入/输出点数
    3．编程器    PLC在正式运行时，不需要编程器。编程器主要用来进行用户程序的编制、存储和管理等，并将用户程序送入PLC中，在调试过程中，进行监控和故障检测。S7-200系列PLC可采用多种编程器，一般可分为简易型和智能型。简易型编程器体积较小、简单实用、价格低廉，是一种很好的现场编程及监测工具，但显示功能较差，只能用指令表方式输入，使用不够方便；智能型编程器采用计算机进行编程操作，将专用的编程软件装入计算机内，可直接采用梯形图语言编程，实现在线监测，非常直观且功能强大，S7-200系列PLC的专用编程软件为STEP 7-Micro/WIN。    4．程序存储卡    为了保证程序及重要参数的安全，一般小型PLC设有外接EEPROM卡盒接口，通过该接口可以将卡盒的内容写入PLC，也可将PLC内的程序及重要参数传到外接EEPROM卡盒内作为备份。程序存储卡EEPROM有6ES 7291-8GC00-0A0和6ES 7291-8GD00-0A0两种，程序容量分别为8KB和16KB程序步。    5．写入器    写入器的功能是实现PLC和EEPROM之间的程序传送，是将PLC中RAM区的程序通过写入器固化到程序存储卡中，或将PLC中程序存储卡中的程序通过写入器传送到RAM区。    6．文本显示器    文本显示器TD200不仅是一个用于显示系统信息的显示设备，还可以作为控制单元对某个量的数值进行修改，或直接设置输入/输出量。文本信息的显示用选择/确认的方法，最多可显示80条信息，每条信息最多4个变量的状态。过程参数可在显示器上显示，并可以随时修改。TD200面板上的8个可编程序的功能键均分配了一个存储器位，这些功能键在启动和测试系统时，可以进行参数设置和诊断。
