PLC运行诊断故障排除

    运行指示灯不亮时故障检查流程如图6-9所示。    输入指示或输出指示灯亮但有故障，要分别排除，故障除与输入输出单元有关外，还与连接配线、接线端子、保险管等元件状态有关。检查流程图如图6-10、图6-11所示。    出现输入故障时，首先检查LED电源指示器是否响应现场元件（如按钮、行程开关等）。如果输入电源正常，运行指示灯不亮，说明系统已因某种异常而终止了正常运行，检查流程图如图6-10所示。
    图6-9    运行指示灯不亮时故障检查流程

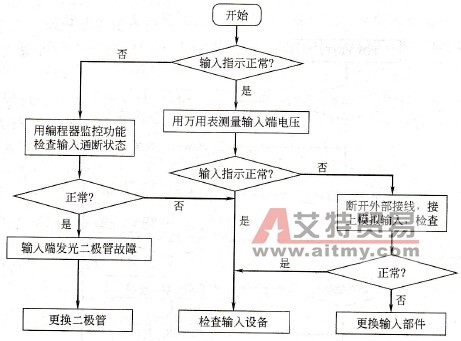

    图6-10    输入单元检查流程

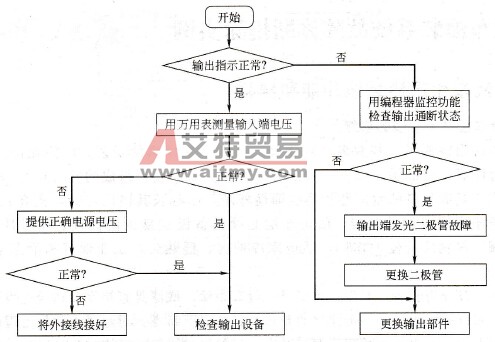

    图6-11    输出单元检查流程
