S7 PLC的电源、机架及扩展箱

    PLC系统均包含有供系统使用的电源。根据结构的不同，有的电源自成一个单元，通过接插件与总线单元相连，提供系统使用，例如，西门子公司S7 -300的PS 307（见图2-8）单元或S7-400的PS 407（见图2-8）单元。这两种单元由外部交流电压230V或120V供电，生成DC 24V稳压输出，供CPU和I/O模板使用，PS 307最大有10A输出能力，PS 407最大有20A输出能力，CPU单元内部能将DC 24V转换成DC 9V供电路使用。PS 307和PS 407单元的负载能力较强，除了可供CPU使用外，还可以提供I/O模板（例如24V直流输入模板、继电器输出模板等）使用。
    图2-8    PS电源外形图    机架最主要的功能是安放CPU模板、中央存储器模板和各种I/O模板（分为9槽、18槽等）。这些模板均插入机架的总线模板上，并用固定螺钉与机架固定。图2-9所示为西门子公司S7-400的中央控制器机架的示意图。

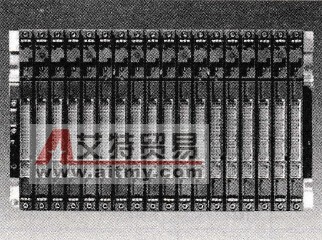

    图2-9    S7 - 400 PLC的18槽机架    对于中型和大型的PLC，可寻址的I/O的点数都非常大，例如，S7-400最小功能的CPU 412-2，它的可寻址的I/O的点数为32 768/32 768（数字量I/O）和2 048/2 048（模拟量I/O），由一个机架来安装全部I/O模板，显然是容纳不下的（例如18槽机架最多只能插16块I/O模板，每块32个I/O点，总共512点）。因此大型和中型PLC均有扩展箱，扩展箱是为扩展I/O用的，主机架和扩展箱上插有接口模板，通过扩展电缆相连。用于与西门子公司S7-400主机架(UR1，UR2)相连的扩展箱有CR1、ER1、ER2和ER2-H等多种型号。在主机架上插有IM 460接口模板，在扩展箱上插有IM 461接口模板，这两种接口模板之间用扩展电缆相连，通过IM 461模板，第一扩展箱可以继续扩展带第二扩展箱，依次类推。如图2-10所示。    对于微型和小型PLC，正如前之所述，其结构往往采用薄型或单板型一体化结构。

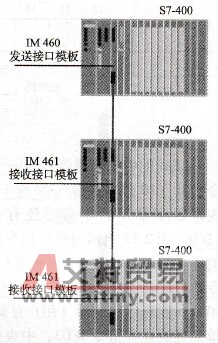

    图2-10    S7 - 400 PLC的主机架和扩展箱以及接口模板
