PLC在霓虹灯、舞台灯和广告牌方面控制的应用

来源:艾特贸易2017-06-05

简介流水行云设计一个广告牌控制 PLC 系统,广告牌由三个广告字彩灯组成。 (1) 功能要求 ①使用一个普通开关 SB2 ,作为彩灯启停用。 ②当合上 SB2 时,依次输出 Y000 ~ Y002 ,则彩灯 HL0 ~

    流水行云——设计一个广告牌控制PLC系统,广告牌由三个广告字彩灯组成。    (1)功能要求    ①使用一个普通开关SB2,作为彩灯启停用。    ②当合上SB2时,依次输出Y000Y002,则彩灯HL0HL2依次点亮,每个灯被点亮间隔为0.5s    ③至彩灯HL0HL2全部点亮时,继续维持全亮0.5s;此后它们全部熄灭,也维持全熄0.5s。要求全亮全熄闪烁三次。    ④自动重复下一轮循环。    (2)输入/输出端口设置    彩灯PLC控制的I/O端口分配表如表4.6所示。    4.6    彩灯PLC控制的I/O端口分配表
             称     输入点     启动开关     SB2     X010                     输出点     0号彩灯     HL0 Y000     1号彩灯     HL1 Y001     2号彩灯     HL2 Y002
    (3)状态表    彩灯控制的状态表如表4.7所示,将彩灯控制分为两个工步。    4.7    彩灯控制的状态表
 工步号  状态号     状态输出     状态转移  原位  S2  PLC初始化 X010: S2→S20  第1工步  S20  Y000得电,HL0亮 T0: S20→S23 S21→S23 S22→S23  S21  0.5s后Y001得电,HL1亮  S22  1s后Y002得电,HL2亮  第2工步  S23  持续0.5s Y001~Y002得电,HL0~HL2亮 T3: S23→S2  持续0.5s Y001~Y002失电,HL0~HL2熄  重复闪烁3次
    1工步实现每隔0. 5s依次点亮彩灯HL0HL2。第2工步实现3灯全亮全熄,间隔为0. 5s。各个状态的输出如第3列中所示,分别用Y000Y002的输出来控制彩灯HL0HL2。各个状态的转移条件如表中的第4列所示,转移条件X010接通,从原位进入第1工步,即从状态S2并行转移到状态S20S22T0定时时间1.5s到,从第1工步进入第2工步,即从状态S20S22汇合转移到状态S23T3定时时间3s到,一次扫描结束,从第2工步跳转到原位,即从状态S23回到初始状态S2    (4)状态转移图    按表4.7可以画出等效的并行结构的SFC,如图4. 37所示。
状态转移图
    4. 37    状态转移图    (5)步进梯形图和指令表    彩灯控制的步进梯形图和指令表如图4. 38(a)和图4. 38(b)所示。    状态S23中控制三灯全亮全熄的振荡电路如图4. 38(a)中的步序3239这两行的阶梯所画,振荡器由定时器T4T5组成,Y000Y002输出波形如图4. 39所示。当步进接点S23接通时,T4T5即每隔0.5s交替接通,Y000Y002同时交替输出。接通时间由T4设定,断开时间由T5设定。    (6)接线图    接线图如图4. 40所示,其中SB2为彩灯启停用普通开关。
彩灯控制梯形图及指令表
    4. 38    彩灯控制梯形图及指令表

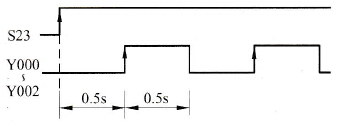

振荡器的波形图
    4. 39    振荡器的波形图

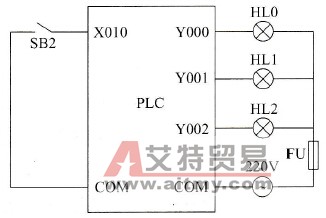

PLC彩灯控制接线图
    4.40    PLC彩灯控制接线图
