PLC高速计数器的应用实例

    要对一高速事件精确控制，通过对脉冲信号进行增计数，计数当前值达到24产生中断，重新从0计数，对中断次数进行累计。计数方向用一个外部信号控制，并能实现外部复位。所用的主机型号为CPU221。    设计步骤：    (1)选择高速计数器HSC0，并确定工作方式4。采用初始化子程序，用初次扫描存储器位SM0.1调用子程序。    (2)令SM37=16#F8    则：复位输入为高电位有效；计数方向为增；允许更新计数方向；允许写入新当前值；允许写入新设定值；允许执行HSC指令。    (3)执行HDEF指令，输入端HSC为0，MODE为4。    (4)装入当前值，令SMD38=0。    (5)装入设定值，令SMD42=24。    (6)执行中断连接ATCH指令，输入端INT为INT0，EVNT为10。执行中断允许指令ENI。应在此编写中断程序INT0，实现重新计数和中断累计。    (7)执行指令HSC对高速计数器编程并投入运行，输入值IN为0。    主程序、初始化子程序和中断程序分别如图5.10至图5.12所示。
    图5.10    主程序

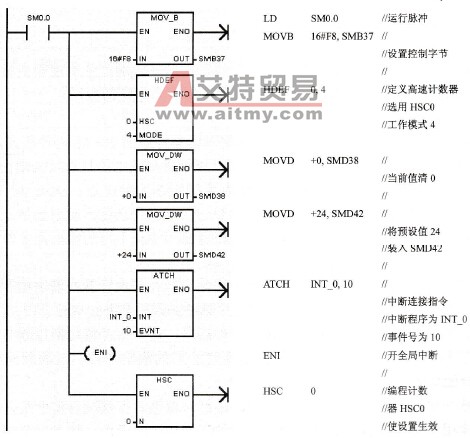

    图5.11    初始化子程序

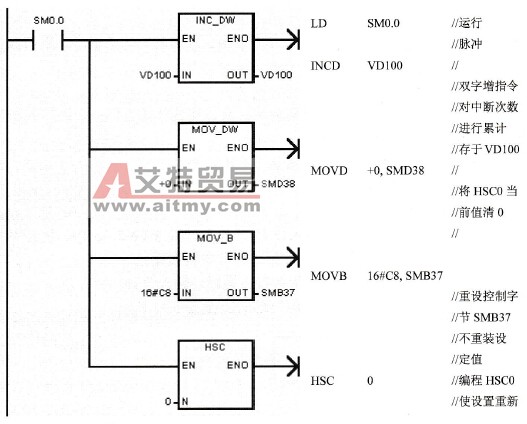

    图5.12    中断程序
