PLC的程序循环指令格式与实例

    程序循环结构可以描述需重复执行一定次数的程序片断，即循环体，循环程序设计所用的指令有两条：FOR和NEXT。    1．循环开始
    FOR，循环开始指令。用来标记循环体的开始，在梯形图中有3个数据输入端：INDX，当前循环计数；INIT，循环初值；FINAL，循环终值。    2．循环结束
    -(NEXT)    NEXT，循环结束指令。用来标记循环体的结束，并且将栈项置1。该指令无操作数。    例如，设定循环初值INIT为1，终值FINAL为20，使能输入有效时，执行循环体，同时INDX从1开始计数，每执行一次循环体，INDX当前计数值加1，执行20次后，当前计数值增到20，系统终止循环。如果设定的循环初值大于终值，则循环体一次也不会被执行。    3．程序实例    两重循环程序结构如图5.6所示。

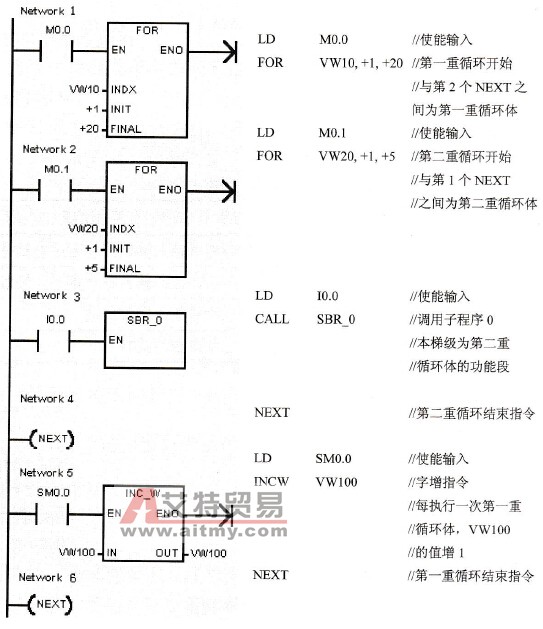

    图5.6    两重循环梯形图
