PLC的中断调用指令格式与实例

    即调用中断程序，使系统对特殊的内部或外部事件作出响应。系统响应中断时自动保存逻辑堆栈、累加器和某些特殊标志存储器位，即保护现场。中断处理完成时，又自动恢复这些单元原来的状态，即恢复现场。    (1)中断调用指令。    中断调用相关的指令有：ATCH、DTCH、ENI和DISI。    ■  中断连接
      ATCH，中断连接指令。使能输入有效时，将一个中断事件和一个中断程序建立联系，并允许这个单一中断事件。梯形图的指令盒中有2个数据输入端：INT，中断程序号，用常数输入；EVNT，中断事件号，用常数输入。    指令中的INT和EVNT都以字节型常数形式输入，不同CPU主机的EVNT取值范围不同，分别对应如表5.6所示。    表5.6    EVNT取值范围
    CPU型号     CPU221     CPU222     CPU224  CPU226  EVNT取值范围 0～12,19～23,27～33 0～12,19～23,27～33  0～23,27～33  0～33     使能流输出ENO断开的出错条件：SM4.3（运行时间）；0006（间接寻址）    指令格式： ATCH    INT， EVNT    例：ATCH    INT 0，19    ■  中断分离
    DTCH，中断分离指令。使能输入有效时，切断一个中断事件和所有中断程序的联系，使该事件的中断回到不激活或无效状态，因而禁止了该中断事件。指令中含有一个操作数EVNT，用以指明被分离的中断事件。本指令主要用于对某一事件单独禁止中断。    指令格式： DTCH    EVNT    例：    DTCH    10    ■  开中断及关中断

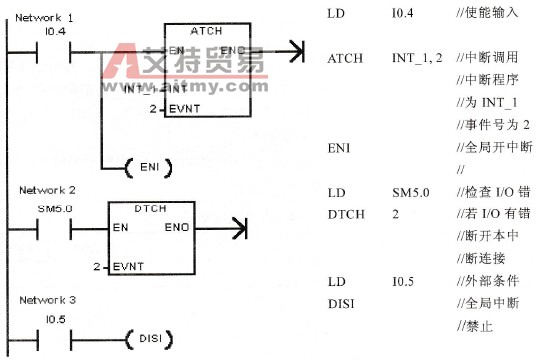

    ENI，开中断指令（中断允许指令）。使能输入有效时，全局地开放（或允许）所有被连接的中断事件。梯形图中以线圈形式编程，无操作数。    DISI关中断指令（中断禁止指令）。使能输入有效时，全局地关闭（或禁止）所有被连接的中断事件。梯形图中以线圈形式编程，无操作数。    指令格式：ENI（开中断指令）；DISI（关中断指令）    (2)程序实例。程序实现的功能是调用I0.1输入点的上升沿中断，若发现I/O错误，则禁止本中断，用外部条件可以禁止全局中断。本程序如图5.8所示。
    图5.8    中断调用程序
