CX-P编程软件建立一个新工程的技术方法

    启动CX-P后，单击文件菜单中的“新建”命令，或者直接点击工具条上的“新建”按钮来创建一个新工程。此时，屏幕上出现如图9-14所示的对话框，其可进行PLC的设置。
    图9-14    “改变PLC”对话框    ①在“设备名称”栏中键入新建工程的设备名称。    ②先在“设备型号”栏中选择PLC的系列号，然后点击其右边的“设置”按钮，设置PLC型号、程序容量等内容。    ③在“网络类型”栏中选择PLC的网络类型，一般采用系统的默认值。    ④在“注释”栏中输入与此PLC有关的注释。    在完成以上的设置后，单击“改变PLC”对话框下方的“确定”按钮，则进入图9-15所示的CX-P编程软件的操作界面，该操作界面为新工程的离线编程状态。

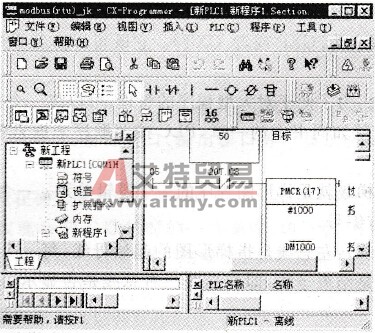

    图9-15    新建文件后的CX-P操作界面
