S7-200 PLC整数加法指令格式及应用实例

来源：艾特贸易2017-06-05

简介+I ，整数加法指令。使能输入有效时，将两个单字长（ 16 位）的符号整数 IN1 和 IN2 相加，产生一个 16 位整数结果 OUT 。在 LAD 和 FBD 中，以指令盒形式编程，执行结果： IN1+IN2=OUT 。在

S7-200 PLC整数加法指令
    +I，整数加法指令。使能输入有效时，将两个单字长（16位）的符号整数IN1和IN2相加，产生一个16位整数结果OUT。    在LAD和FBD中，以指令盒形式编程，执行结果：IN1+IN2=OUT。    在STL中，执行结果：IN1+OUT=OUT。    IN1和IN2的寻址范围：VW、IW、QW、MW、SW、SMW、LW、AIW、T、C、AC、*VD、*AC、*LD矛口常数。    OUT的寻址范围：VW、IW、QW、MW、SW、SMW、LW、T、C、AC、*VD、*AC和*LD。    本指令影响的特殊存储器位：SM1.0（零）、SM1.1（溢出）、SM1.2（负）。    使能流输出ENO断开的出错条件：SM1.1（溢出）、SM4.3（运行时间）、0006（间接寻址）。    指令格式： +I IN1，OUT    例+I    TVW0，VW4

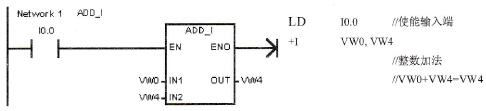

    程序实例：梯形图如图4.22所示。
整数加法例     图4.22    整数加法例
