S7-200 PLC整数乘法指令格式及应用实例

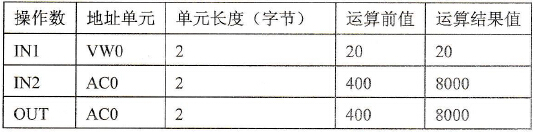

    *I，整数乘法指令。使能输入有效时，将两个单字长（16位）的符号整数IN1和IN2相乘，产生一个16位整数结果OUT。    运算结果如果大于16位二进制表示的范围，则产生溢出。    在LAD和FBD中，以指令盒形式编程，执行结果；IN1*IN2=OUT。    在STL中，执行结果：IN1*OUT=OUT。    IN1和IN2的寻址范围：VW、IW、OW、MW、SW、SMW、LW、AIW、T、C、AC、*VD、*AC、*LD和常数。    OUT的寻址范围：VW、IW、QW、MW、SW、SMW、LW、T、C、AC、*VD、*AC和*LD。    本指令影响的特殊存储器位：SM1.0（零）、SM1.1（溢出）、SM1.2（负）、SM1.3（被0除）。    使能流输出ENO断开的出错条件：SM1.1（溢出）；SM4.3（运行时间）；0006（间接寻址）。    指令格式：*I    IN1，OUT    例：    *I    VW0，AC0
