S7-200 PLC完全整数乘法指令格式及应用实例

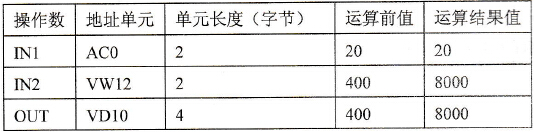

    MUL，完全整数乘法指令。使能输入有效时，将两个单字长（16位）的符号整数IN1和IN2相乘，产生一个32位双整数结果OUT。    在LAD和FBD中，以指令盒形式编程，执行结果：IN1*IN2=OUT。    在STL中，执行结果：IN1*OUT=OUT（32位结果的低16位曾被用作乘数）。    IN1和IN2的寻址范围：VW、IW、QW、MW、SW、SMW、LW、AIW、T、C、AC、*VD、*AC、*LD和常数。    OUT的寻址范围：VD、ID、QD、MD、SD、SMD、LD、AC、*VD、*AC和*LD。    本指令影响的特殊存储器位：SM1.0（零）、SM1.1（溢出）、SM1.2（负）、SM1.3（被0除）。    使能流输出ENO断开的出错条件：SM1.1（溢出）、SM4.3（运行时间）、0006（间接寻址）。    指令格式：MUL IN1，OUT    例：    MUL AC0，VD10
