S7-200 PLC实数乘法指令格式及应用实例

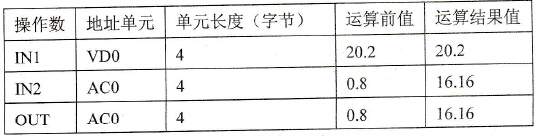

    *R，实数乘法指令。使能输入有效时，将两个双字长（32位）的实数IN1和IN2相乘，产生一个32位实数结果OUT。    运算结果如果大于32位二进制表示的范围，则产生溢出。溢出以及输入非法参数，或运算中产生非法值，都会使特殊标志位SM1.1置位。    在LAD和FBD中，以指令盒形式编程，执行结果：IN1*IN2=OUT。    在STL中，执行结果：IN1*OUT=OUT。    IN1和IN2的寻址范围：VD、ID、QD、MD、SD、SMD、LD、AC、*VD、*AC、*LD和常数。    OUT的寻址范围：VD、ID、QD、MD、SD、SMD、LD、AC、*VD、*AC和*LD。    本指令影响的特殊存储器位：SM1.0（零）、SM1.1（溢出）、SM1.2（负）、SM1.3（被0除）。    使能流输出ENO断开的出错条件：SM1.1（溢出）；SM4.3（运行时间）；0006（间接寻址）。    指令格式：*R    IN1，OUT    例：    *R    VD0，AC0
