S7-200 PLC除法指令格式及应用实例

    除法指令是对有符号数进行相除操作。包括：整数除法、整数完全除法、双整数除法和实数除法。这3种除法指令与所对应的乘法指令除运算法则不同之外，其他方面基本相同。    在LAD和FBD中，以指令盒形式编程，执行结果：IN1/IN2=OUT。    在STL中，执行结果： OUT/IN2=OUT。    指令格式：/I    IN2， OUT （整数除法）    DIV    IN2，OUT （整数完全除法）    /D    IN2，OUT （双整数除法）    /R    IN2，OUT （实数除法）

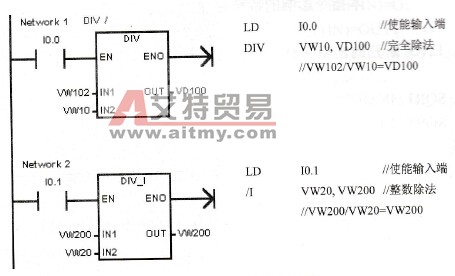

    在整数除法中，两个16位的整数相除，产生一个16位的整数商，不保留余数。双整数除法也是同样的过程，只是位数变为32位。    在整数完全除法中，两个16位的符号整数相除，产生一个32位结果，其中，低16位为商，高16位为除数。32位结果的低16位在运算前被兼用存放被除数。    例：DIV    VW10， VD100    /I    VW20，VW200    两条指令的编程及执行情况比较如图4.23所示：

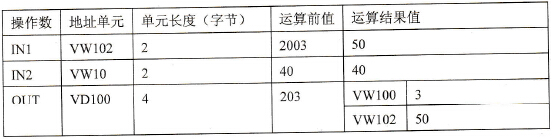

    图4.23    除法指令应用    对于完全除法指令：

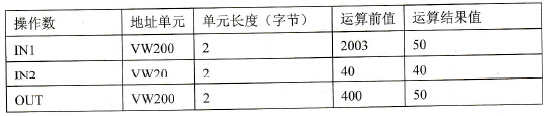

    对于除法指令：
