S7-200 PLC自然对数指令格式及应用实例

    LN，自然对数指令。将一个双字长（32位）的实数IN取自然对数，得到32位的实数结果。    当求解以10为底的常用对数时，可以用(/R) DIV R指令将自然对数除以2.302585即可（LN10的值约为2.302585）。    在LAD和FBD中，以指令盒形式编程，执行结果：LN(IN)=OUT。    在STL中，执行结果：LN(N)=OUT。    本指令影响的特殊存储器位：SM1.0（零）、SM1.1（溢出和非法值）、SM1.2（负）、SM4.3（运行时间）。    使能流输出ENO断开的出错条件：SM1.1（溢出）、0006（间接寻址）。    指令格式： LN    IN，OUT    例：    LN    VD0，AC0    应用实例：求以10为底的50（存于VD0）的常用对数，结果放到AC0。    本运算程序如图4.24所示。

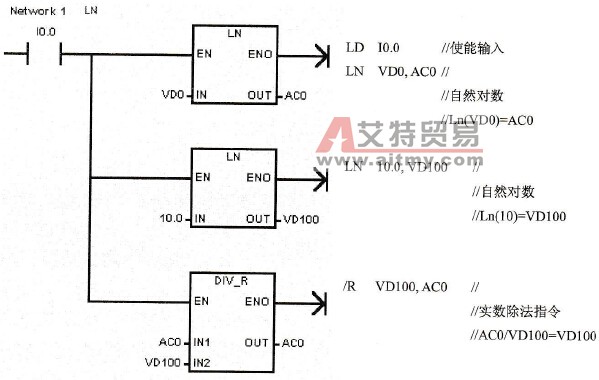

    图4.24    自然对数的应用
