Q系列PLC的GPP基本操作（入门，编写梯形图）

    (1)单击“程序”→“MELSOFT应用程序”→“GX DEVELOPER”菜单。打开GPP，如图2-24所示。
    图2-24    打开GPP    (2)单击“工程”→“创建新工程”菜单，选择PLC类型和编程方式，如图2-25所示。

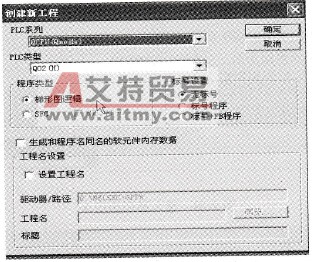

    图2-25    选择PLC类型和编程方式    (3)在工程数据列中单击“软元件注释”，输入软元件注释。如图2-26和图2-27所示。

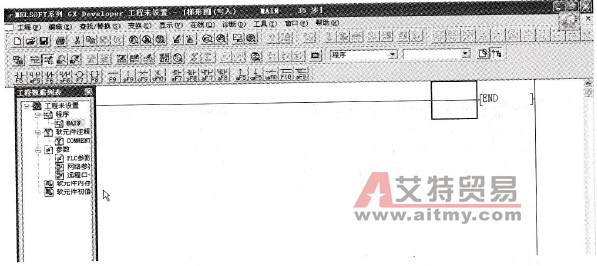

    图2-26    打开软元件注释

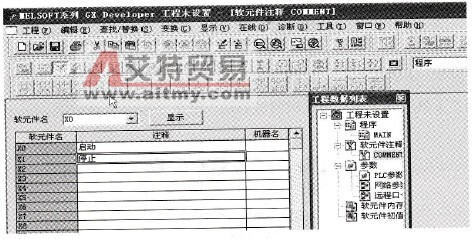

    图2-27    输入软元件注释    (4)在工程数据列中单击“MAIN”，输入梯形图。如图2-28和图2-29所示。    (5)输入梯形图后，按F4转换，单击“显示”→“显示注释”菜单，如图2-30所示。

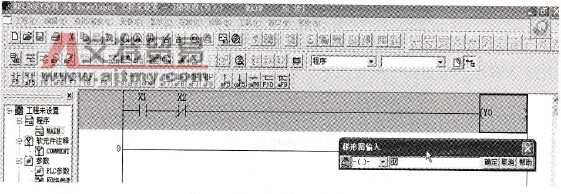

    图2-28    输入梯形图指令

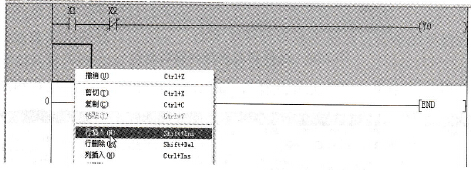

    图2-29    梯形图行插入

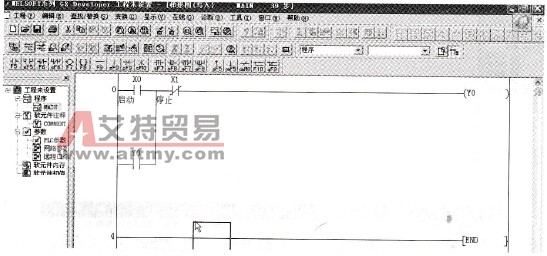

    图2-30    显示注释    (6)单击“工具”→“梯形图逻辑测试启动”菜单(需安装GX Simulator)，如图2-31所示。

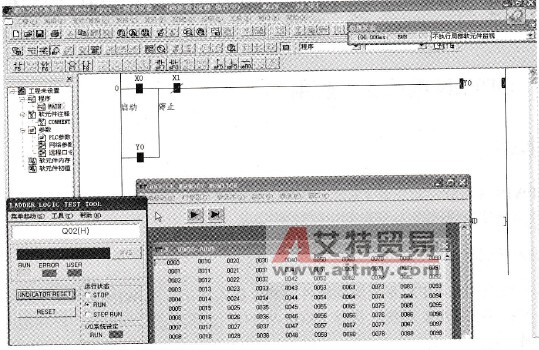

    图2-31    梯形图逻辑测试    (7)单击“菜单启动”→“继电器监视”，如图2-32所示。单击“软元件”→“X”，双击X0强制为1，再次双击X0强制为0，测试程序。可以从“软元件”→“Y”看动作情况，也可以从梯形图监视看动作情况。如图2-33所示。

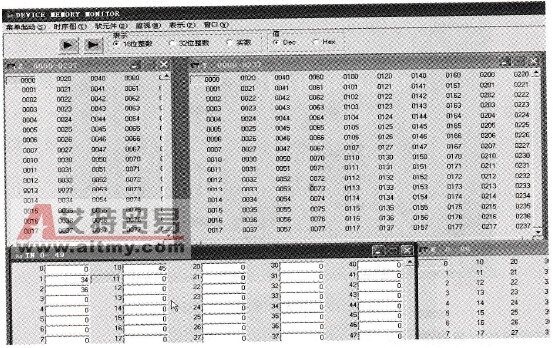

    图2-32    继电器监视
    图2-33    测试程序
