S7-200 PLC左移和右移指令格式及应用实例

    左移和右移根据所移位的数的长度分别又可分为字节型、字型、双字型。    移位操作特点：    ■  移位数据存储单元的移出端与SM1.1（溢出）相连，所以最后被移出的位被放到SM1.1位存储单元。    ■  移位时，移出位进入SM1.1，另一端自动补0。例如在右移时，移位数据的最右端位移入SM1.1，左端每次补0。SM1.1始终存放最后一次被移出的位。    ■  移位次数与移位数据的长度有关，如果所需移位次数大于移位数据的位数，则超出的次数无效。如字左移时，若移位次数设定为20，则指令实际执行结果是只能移位16次，而不是设定值20次。    ■  如果移位操作使数据变为0，则零存储器位( SM1.0)自动置位。    ■  移位次数N为字节型数据。    移位指令影响的特殊存储器位：SM1.0（零）、SM1.1（溢出）。    使能流输出ENO断开的出错条件：SM4.3（运行时间）、0006（间接寻址）。    (1)字节左移和字节右移    SLB和SRB，字节左移和字节右移。使能输入有效时，把字节型输入数据IN左移或右移N位后，再将结果输出到OUT所指的字节存储单元。最大实际可移位次数为8。

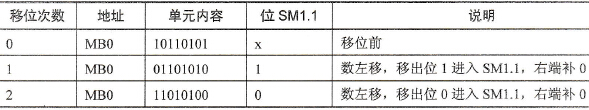

    指令格式： SLB    OUT，N（字节左移）    SRB    OUL，N（字节右移）    例：    SLB    MB0，2    SRB    LB0， 3    以第一条指令为例，指令执行情况如表4.16所示。    表4.16    指令SLB执行结果

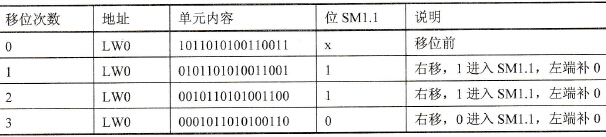

    (2)字左移和字右移。    SLW和SRW，字左移和字右移。指令盒与字节移位比较，只有名称变为SHR_W和SHR_W。使能输入有效时，把字型输入数据IN左移或右移N位后，再将结果输出到OUT所指的字存储单元。最大实际可移位次数为16。    指令格式： SLW OUT，N（字左移）    SRW    OUT，N（字右移）    例：    SLW    MWO，2    SRW LW0，3    以第二条指令为例，指令执行情况如表4.17所示。    表4.17    指令SRW执行结果
    (3)双字左移和双字右移。    SLD和SRD，双字左移和双字右移。指令盒与字节移位比较，只有名称变为SHL_DW和SHR_DW，其他部分完全相同。使能输入有效时，把双字型输入数据IN左移或右移N位后，再将结果输出到OUT所指的双字存储单元。最大实际可移位次数为32。    指令格式： SLD    OUT，N（双字左移）    SRD    OUT，N（双字右移）    例：    SLD    MD0， 2    SRD    LD0， 3
