S7-200 PLC寄存器移位指令格式及应用实例

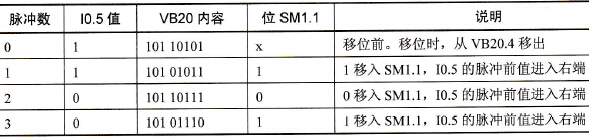

    SHRB，寄存器移位指令。    该指令在梯形图中有3个数据输入端：DATA为数值输入，  将该位的值移入移位寄存器；S_BIT为移位寄存器的最低位端；N指定移位寄存器的长度。每次使能输入有效时，整个移位寄存器移动1位。    移位特点：    移位寄存器长度在指令中指定，没有字节型、字型、双字型之分。可指定的最大长度为64位，可正也可负。    移位数据存储单元的移出端与SM1.1（溢出）相连，所以最后被移出的位被放到SM1.1位存储单元。    移位时，移出位进入SM1.1，另一端自动补以DATA移入位的值。    移位方向分为正向移位和反向移位。正向移位时长度N为正值，移位是从最低字节的最低位S_BIT移入，从最高字节的最高位移出；反向移位时，长度为N为负值，移位是从最高字节的最高位移入，从最低字节的最低位S_BIT移出。    最高位的计算方法：(N的绝对值-1+(S_BIT的位号))/8，相除结果中，余数即是最高位的位号，商与S_BIT的字节号之和即是最高位的字节号。    移位指令影响的特殊存储器位：SM1.1（溢出）。    使能流输出ENO断开的出错条件：SM4.3（运行时间）、0006（间接寻址）、0091（操作数超界）、0092（计数区错误）。    指令格式： SHRB DATA， S_BIT， N    例：    SHRB I0.5， V20.0， 5    以本条指令为例，指令执行情况如表4.19所示。    表4.19    指令SHRB执行结果
