S7-200 PLC字增和字减指令格式及应用实例

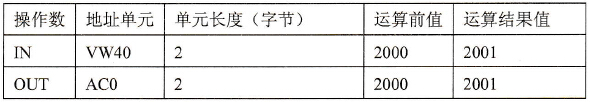

    INCW，字增指令。使能输入有效时，把一字长（16位）的有符号输入数(IN)加1，得到32位的有符号输出结果OUT。    DECW，字减指令。使能输入有效时，把一字长的有符号输入数(IN)减1，得到一字长的有符号输出结果OUT。    IN的寻址范围：VW、IW、QW、MW、SW、SMW、LW、AIW、T、C、AC、*VD、*AC、*LD和常数。    OUT的寻址范围：VW、IW、QW、MW、SW、SMW、LW、T、C、AC、*VD、*AC和*LD。    在LAD和FBD中，以指令盒形式编程，执行结果：IN+1=OUT和IN-1=OUT。    在STL中，执行结果：OUT+1=OUT和OUT-1=OUT。    本指令影响的特殊存储器位：SM1.0（零）、SM1.1（溢出）、SM1.2（负）。    使能流输出ENO断开的出错条件：SM1.1（溢出）、SM4.3（运行时间）、0006（间接寻址）。    指令格式： INCW OUT    （字增指令）                            DECW OUT    （字减指令）    例：               INCW VW40                            DEC    AC0    此处字增指令的执行情况如下：
