S7-200 PLC标准触点指令

    标准触点指令有LD、LDN、A、AN、0、ON、NOT、=指令（语句表），如表4.5所示。这些指令在逻辑堆栈中对寄存器位进行操作。标准触点指令中如果有操作数，则为BOOL型，操作数的编址范围可以是I、Q、M、SM、T、C、S、VL。    表4.5    标准触点指令
    指令     语句     描述 LD (Load) LD    bit 装载，电路开始的常开触点 LDN (LoadNot) LDNbit 装载非，电路开始的常闭触点 A (Ancl) A    bit 与，串联一个常开触点 AN (AndNot) AN    bit 非与，串联一个常闭触点 O (Or) O    bit 并联一个常开触点 0N (OrNot) ON    bit 并联一个常闭触点 NOT NOT bit 取反， （无操作数） = =    bit 输出指令，将逻辑运算结果输出到指定存储器位或输出继电器对应的 映像寄存器位，以驱动本位线圈     应用举例：图4.2所示程序段用于介绍标准触点指令在梯形图和语句表语言编程中的应用，程序执行的时序图如图4.3所示。    梯形图绘制技巧提示：    (1)梯形图每一行都是从左母线开始，而且输出线圈接在最右边，输入触点不能放在输出线圈的右边。    (2)输出线圈不能直接与左母线连接。    (3)遵循“上重下轻，左重右轻，避免混联”，即梯形图应把串联触点较多的电路放在梯形图上方；把并联触点较多的电路放在梯形图最左边。
    图4.2    标准触点LAD和STL例

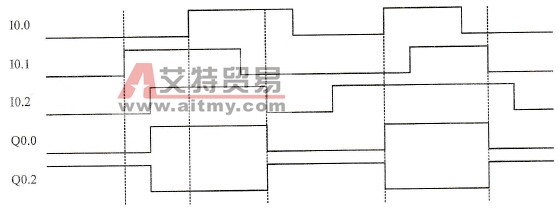

    图4.3    时序图
