S7-200 PLC正负跳变指令

    正负跳变指令在梯形图中以触点形式使用。用于检测脉冲的正跳变（上升沿）或负跳变（下降沿），利用跳变让能流接通一个扫描周期，即可以产生一个扫描周期长度的微分脉冲，常用此脉冲触发内部继电器线圈。    (1)EU，正跳变指令。    正跳变触点检测到脉冲的每一次正跳变后，产生一个微分脉冲，脉冲持续时间为一个扫描周期。    指令格式：EU（无操作数）    (2)ED，负跳变指令。    负跳变触点检测到脉冲的每一次负跳变后，产生一个微分脉冲，脉冲持续时间为一个扫描周期。    指令格式：ED（无操作数）    应用举例：图4.4所示是跳变指令的程序片断，图4.5所示是图4.4指令执行的时序。
    图4.4    跳变应用

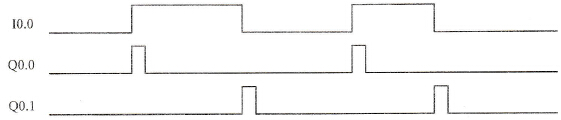

    图4.5    时序
