S7-200 PLC置位和复位指令

    置位即置1，复位即置0。置位和复位指令可以将位存储区的某一位开始的一个或多个（最多可达255个）同类存储器位置1或置0。这两条指令在使用时需指明3点：操作性质、开始位和位的数量。各操作数类型及范围如表4.6所示。    表4.6    操作数
 操作数     范围     类型 位bit  I，Q，M，SM，TC，V，S，L  B00L型 数量N  VB，JB，QB，MB，SMB，LB，SB，AC，*VD，*AC，*LD  BYTE型     (1)S，置位指令。    将位存储区的指定位(位bit)开始的N个同类存储器位置位。    用法：S bit. N    例： S    Q0.0，1    (2)R，复位指令。    将位存储区的指定位（位bit）开始的N个同类存储器位复位。当用复位指令时，如果是对定时器T位或计数器C位进行复位，则定时器位或计数器位被复位，同时，定时器或计数器的当前值被清零。    用法：R bit， N    例：RQ 0.2，3    应用举例：图4.6为置位和复位指令应用程序片断，图4.7为指令执行的时序图。
    图4.6    置位复位

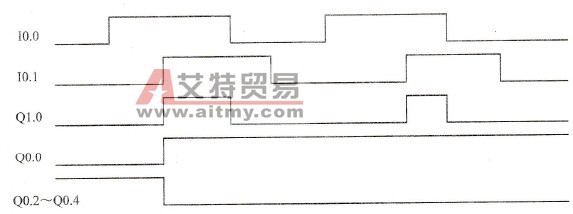

    图4.7    时序图
