S7-200 PLC计数器指令应用举例

    例1：图4.17所示为增计数器的程序片断和时序图。

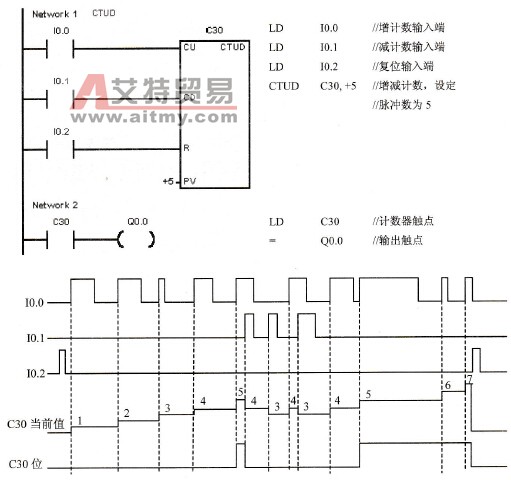

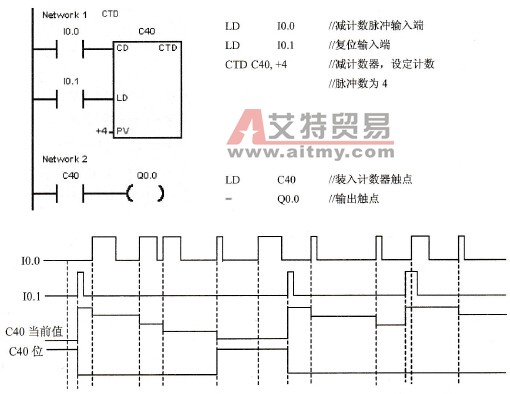

    图4.17    增计数程序及时序    例2：图4.18所示为增减计数器的程序片断和时序图。    例3：图4.19所示为减计数器的程序片断和时序图。
    图4.18    增减计数程序及时序

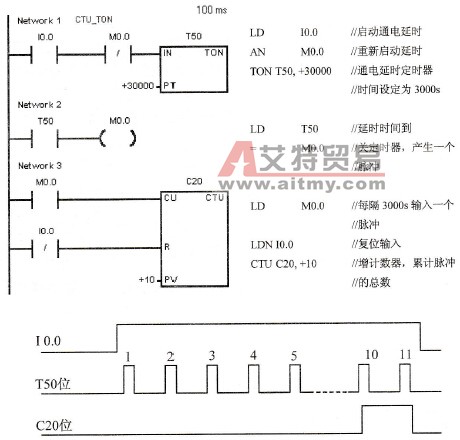

    图4.19    减计数程序及时序    例4：循环计数。    以上三种类型的计数器如果在使用时，将计数器位的常开触点作为复位输入信号，就可以实现循环计数。    例5：用计数器和定时器配合增加延时时间，如图4.20所示。试分析以下程序中实际延时为多长时间。
    图4.20    计数器应用例
