Q系列可编程控制器概述

    MELSEC-Q系列是一个品种繁多的产品系列，如图2-13所示。能广泛适应用户的不同需求。    MELSEC-Q系列由三种类型的CPU模块构成：一种是为想设计以小规模系统为对象的简单小型系统的客户提供的基本型；一种是为重视高速处理和系统的扩展性的客户提供的高性能型；还有一种是为想构建计量系统的客户提供的过程CPU。
    图2-13    MELSEC-Q可编程控制器    Q系列PLC可以构建从小规模到大规模的系统，不仅继承了MELSEC各种功能和使用方法，而且实现了高性能和易用性的统一。CPU内置8～252KB程序容量，Q系列高速CPU运行基本指令仅需34ns，是原机种A2USHCPU-Sl的5倍、Q2ASHCPU的2.7倍。浮点数运算也实现了飞跃，在通信数据容量增加的同时，使整个传输时间缩短，Q系列的底板总线实现了高速化。Q系统可以同时安装PLC-CPU、运动CPU、PC-CPU，如图2-14所示。可以在各种应用领域根据实际的要求配置最合理的系统。

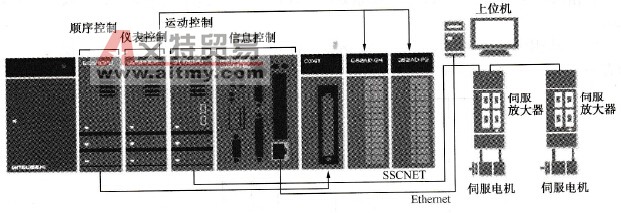

    图2-14    多CPU系统    基本型以小规模系统为对象，追求紧凑化、小型化，空间节约；它的CC-link使用简单、无须参数的CC-link远程模块使用时与本机I/O一样方便，如图2-15所示；支持程序结构化，CPU内置串行通信功能，与计算机、显示器等方便连接。    高性能型是重视高速处理和系统扩展性的类型，如图2-16所示。程序容量和标准RAM的容量增加，PLC-CPU、运动CPU、PC-CPU的融合，多种编程语言，可以使用A系列I/O模块和智能化功能模块，增强了编程/调试环境，能够确保灵活地适应任何系统。

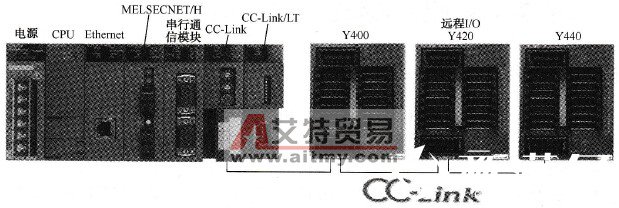

    图2-15    基本型CC-link小规模系统

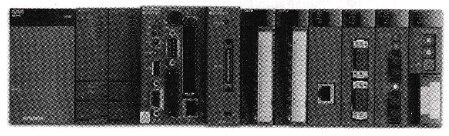

    图2-16    高性能型Q系列PLC
