FX系列PLC块操作指令(ORB/ANB)

    (1) ORB（块或指令）。用于两个或两个以上触点串联连接的电路之间的并联。ORB指令的使用如图2-3所示。
    图2-3    ORB指令的使用    ORB指令的使用说明：    1)几个串联电路块并联连接时，每个串联电路块开始时应该用LD或LDI指令；    2)有多个电路块并联回路，如对每个电路块使用ORB指令，则并联的电路块数量没有限制；    3) ORB指令也可以连续使用，但这种程序写法不推荐使用，LD或LDI指令的使用次数不得超过8次，也就是ORB只能连续使用8次以下。    (2) ANB（块与指令）。用于两个或两个以上触点并联连接的电路之间的串联。ANB指令的使用如图2-4所示。

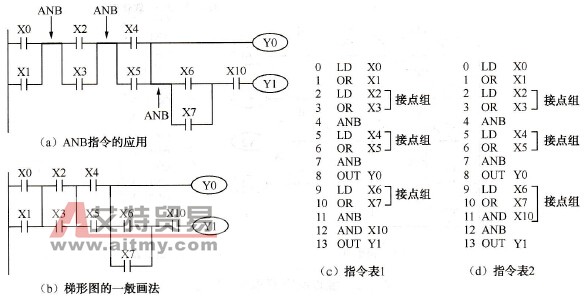

    图2-4    ANB指令的使用    ANB指令的使用说明：    1)并联电路块串联连接时，并联电路块的开始均用LD或LDI指令；    2)多个并联回路块连接按顺序和前面的回路串联时，ANB指令的使用次数没有限制。也可连续使用ANB，但与ORB一样，使用次数在8次以下
