FX系列PLC微分指令(PLS/PLF)

    (1) PLS（上升沿微分指令）。在输入信号上升沿产生一个扫描周期的脉冲输出。    (2) PLF（下降沿微分指令）。在输入信号下降沿产生一个扫描周期的脉冲输出。    PLS指令和PLF指令的应用如图2-6所示。当X0闭合时M0线圈得电，M0接点闭合一个扫描周期使Y0线圈置位；当X1闭合时M1线圈得电，M1接点不动作，当X1断开时M1线圈失电，M1接点动作，闭合一个扫描周期使Y0线圈复位。

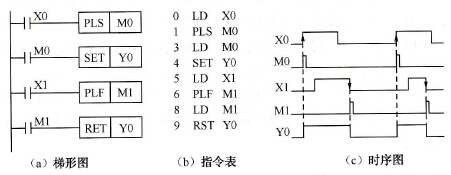

    图2-6    PLS、PLF指令的应用    PLS、PLF指令的使用说明：    1) PLS、PLF指令的目标元件为Y和M；    2)使用PLS时，仅在驱动输入为ON后的一个扫描周期内目标元件为ON，如图2-6所示，M0仅在X0的常开触点由断到通时的一个扫描周期内为ON；使用PLF指令时，只是利用输入信号的下降沿驱动，其他与PLS相同。
