FX系列PLC位左移指令(SFTL)使用要点

来源：艾特贸易2017-06-05

简介(D ． ) 为 n1 位移位寄存器， (S ． ) 为 n2 位数据，当执行该指令时， n1 位移位寄存器 (D ． ) 将 (S ． ) 的 n2 位数据向左移动 n2 位，如图 2-11 所示，由 M15 ～ M0 组成 16 位移位寄存器，

FX系列PLC位左移指令(SFTL) (D．)为n1位移位寄存器，(S．)为n2位数据，当执行该指令时，n1位移位寄存器(D．)将(S．)的n2位数据向左移动n2位，如图2-11所示，由M15～M0组成16位移位寄存器，X3～X0为移位寄存器的4位数据输入，当X10=1时，M15～M0中数据向左移动4位，其中高4位数据移出丢失，X3～X0的数据移入低4位。

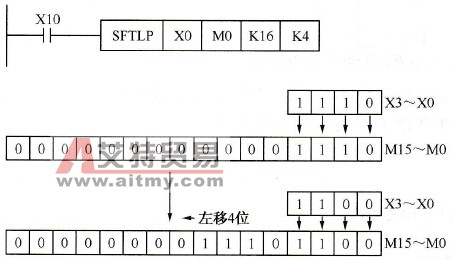

位左移指令(SFTL)说明图2-11 位左移指令(SFTL)说明
