SIMATIC S7-200 PLC各CPU介绍及I/O系统

    (1)主机外形。SIMATIC S7-200系统CPU 22X系列PLC主机（CPU模块）的外形如图3.2所示。    (2)主机性能指标。可编程序控制器主机及其他模块的技术性能指标反映出其技术的先进程度和性能，是设计PLC应用系统时选择PLC主机和相关设备的主要参考依据。S7-200 22X各主机的主要技术性能指标如表3.1所示。

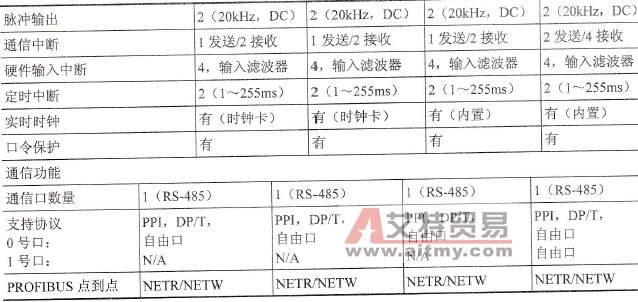

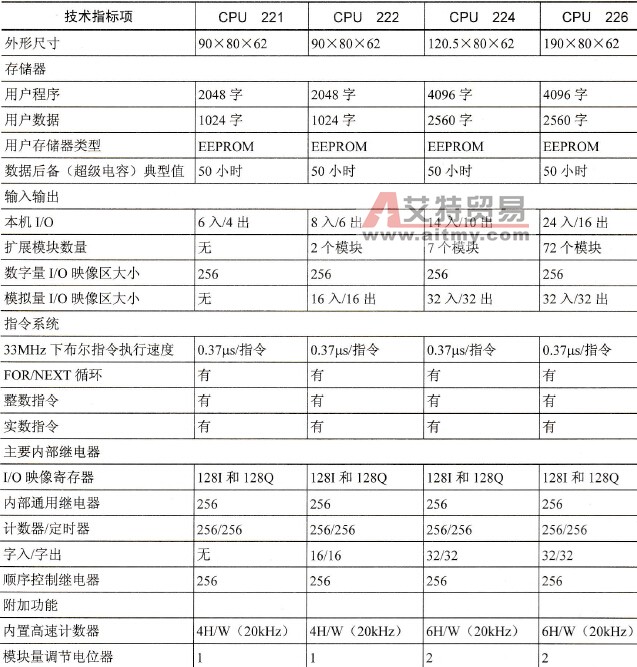

    图3.2    S7-200主机外形    表3.1    22×主机的主要技术指标

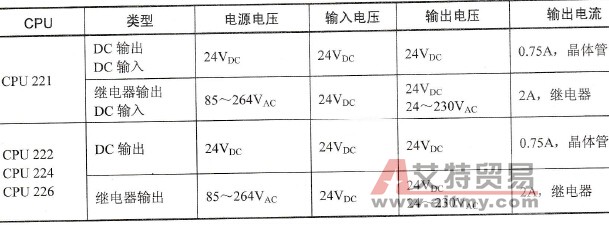

    (3)基本结构特点。    1)输出类型。4种CPU各有晶体管输出和8继电器输出两种类型，具有不同电源电压和控制电压。各类型的型号如表3.2所示。    表3.2    CPU型号
    2)电源输出。内部配有+5V扩展电源，输出电流可达1000mA；集成的24V负载电源可直接连接传感器和驱动负载，输出电流可达400mA。    3)存储安全。E2PROM存储模块，可选，可在不用编程器的条件下作为拷贝与修改程序的快速工具，并可进行辅助软件归档工作。超级电容和电池模块，用于长时间保存数据，用户数据可通过主机的超级电容存储若干天。电池模块可选，可使数据的存储时间延长到200天。    4)高速反应。脉冲捕捉功能，可以用普通输入端子捕捉比CPU扫描周期更快的脉冲信号。    中断输入，它允许以极快的速度对信号的上升沿作出响应。    高速计数器，速度为30kHz，可编程并具有复位输入，多个独立的输入端可同时用于加减计数，可以连接相应数量的相位差为90°的A/B相增量编码器。    脉冲输出，2路最大可达20kHz的高频脉冲输出，可用于驱动步进电机和伺服电机以实现准确定位任务。    5)模拟电位器。可以用模块电位器来改变它对应的特殊寄存器中的数值，可以即时更改程序运行中的一些参数，如定时和计数的设定值、过程量的控制参数等。    6)实时时钟。可用以对信息加注时间标记，记录机器运行时间或对过程进行时间控制。
