SIMATIC S7-200 PLC模拟量扩展模块

    在工业控制系统中，存在大量的如温度、液位、流量等模拟量信号，而驱动伺服电机、电动调节阀等操作也需要模拟量信号。在S7-200系列PLC中，除了CPU224XP模块本身有模拟量I/O接口，其他CPU模块若要处理模拟量信号，均需扩展模拟量模块。S7-200系列提供的模拟量扩展模块如表3.5所示。图3.5所示为模拟量输入输出模块的外部电路连接方法。    表3.5    模拟量扩展模块

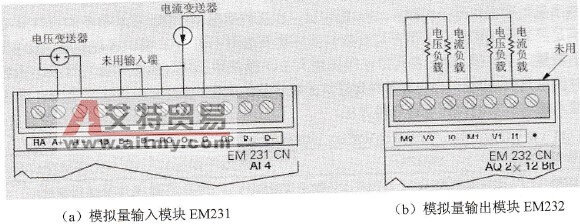

    图3.5    模拟量输入输出模块的外电路连接
