PLC的网络结构概述

    (1)简单网络。    多台设备通过传输线相连，可以实现多设备间的通信，就形成网络结构。图9.5所示就是一种最简单的网络结构，它由单个主设备和多个从设备构成。
    图9.5    多设备通信（简单网络）    (2)多级网络。    现代大型工业企业中，一般采用多级网络的形式，可编程序控制器制造商经常用生产金字塔结构来描述其产品可实现的功能。这种金字塔结构的特点是：上层负责生产管理，底层负责现场检测与控制，中间层负责生产过程的监控与优化。    国际标准化组织(ISO)对企业自动化系统确立了初步的模型，如图9.6所示。但工厂在实际使用中通常采用的是3级～4级子网构成的复合型结构，不同PLC厂家提供的自动化系统在网络结构层数及各层的功能分布上都有所不同，但所有的系统都需要PLC及其网络在通信基础上相互协调，共同发挥作用。

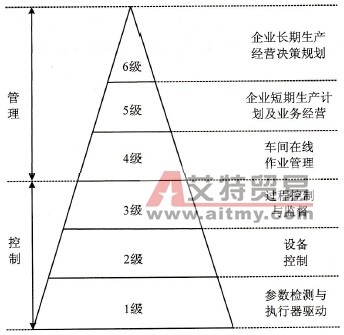

    图9.6    ISO企业自动化系统模型
