S7-200通信网络的通信设备

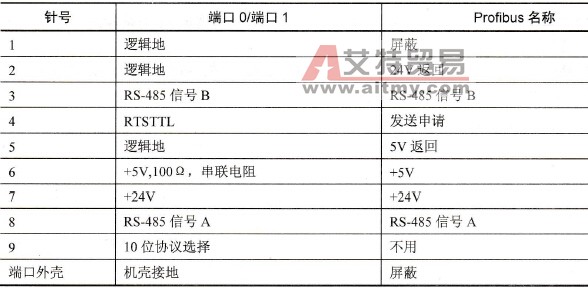

    与S7-200 CPU相关主要有以下网络设备及自由口通信设备：    (1)通信口。    S7-200 CPU主机上的通信口是符合欧洲标准EN 50170中Profibus标准的RS-485兼容9针D型接口。接口引脚如图9.11所示，端口0／端口1的引脚与Profibus的名称对应关系如表9.1所示。
    图9.11    RS-485引脚    表9.1    对应关系表
    (2)网络连接器。    网络连接器可以用来把多个设备很容易地连接到网络中。网络连接器有两种类型：一种是仅提供连接到主机的接口，另一种增加了一个编程接口。带有编程口的连接器可以把编程器或操作员面板直接增加到网络中，编程口传递主机信号的同时，为这些设备提供电源，而不用另加电源。    (3)通信电缆。    通信电缆主要有网络电缆和PC/PPI电缆。    ■  网络电缆    现场Profibus总线使用屏蔽双绞线电缆。网络连接时，网络段的电缆长度与电缆类型和波特率要求有极大关系。网络段的电缆越长，传送速率越低。    ■ PC/PPI电缆    电子设备中许多设备配置RS-232标准接口，如计算机、编程器和调制解调器等。PC/PPI电缆可以用来借助S7-200 CPU的自由口功能把主机和这些设备连接起来。    PC/PPI电缆的一端是RS-485端口，用来连接PLC主机；另一端是RS-232端口，用于连接计算机等其他设备。电缆中部有一个开关盒，上面有4个或5个DIP开关，用来设置波特率、传送字符数据格式和设备模式。以5开关为例，各开关号与参数关系如表9.2所示。    表9.2    各开关与参数关系对应表

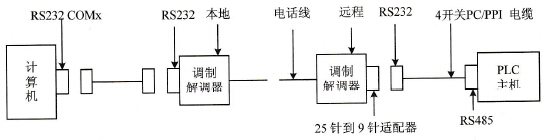

    表中的DCE是数据通信设备，DTE是数据终端设备。    (4)网络中继器。    网络中继器在Profibus可以用来延长网络的距离、允许给网络加入设备、隔离不同网络段，每个中继器为网络段提供偏置和终端匹配。    每个网络中最多可以有9个中继器，每个中继器最多可再增加32个设备。    (5)调制解调器。    用调制解调器可以实现计算机或编程器与PLC主机之间的远距离通信。以11位调制解调器为例，通信连接如图9.12所示。
    图9.12    调制解调器连接方式    (6)其他设备。    除以上设备之外，常用的还有通信处理器CP、多机接口卡（MPI卡）和EM277通信模块等。
