PLC自由口通信的自由口指令

    通信指令包括：XMT，自由口发送指令；RCV，自由口接收指令。    1．XMT指令

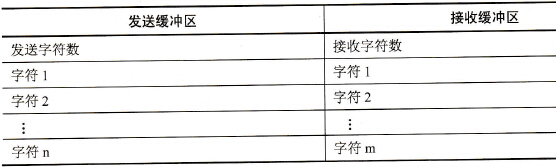

    XMT，发送指令。使能输入有效时，指令初始化通信操作，通过通信端口PORT将数据表TBL中的数据发送到远程设备。    发送缓冲区（数据表）TBL的格式如表9.8所示。    在发送完成时，会产生中断事件9或事件26。如果有一个中断程序连接到发送结束事件上，则可实现相应的操作。    表9.8    缓冲区格式
    XMT指令最多可向远程站点上发送255个字节的信息。    指令格式：XMT TBL, PORT    例：    XMT VB500，0    使能流输出ENO为0的出错条件为：SM4.3（运行时间）、0006（间接寻址）、0009（在端口0同时激活XMT和RCV）。    2．RCV指令
    RCV，接收指令。使能输入有效时，指令初始化通信操作，通过通信端口PORT从远程设备上接收数据并放到缓冲区（数据表）TBL。    接收缓冲区TBL的格式如表9.8所示。    RCV指令最多可从远程站点上接收255个字符的信息。    在接收完成时，会产生中断事件23或事件24。如果有一个中断程序连接到发送结束事件上，则可实现相应的操作。    接收信息时提供的另一种中断是，每接收完成一个字符，会产生一个中断，即中断事件8和中断事件25。这一中断在使用时用到的相关特殊寄存器是SMB2和SMB3，用以作为接收数据时的缓冲区。    指令格式：RCV TBL，PORT    使能流输出ENO为0的出错条件为：SM4.3（运行时间）、0006（间接寻址）、0009（在端口0同时激活XMT和RCV）。
