PLC自由口通信的应用实例

    1．控制要求    本程序实现的功能是，一台CPU 224作为本地PLC，用另一台CPU 224作为远程PLC，本地PLC接收来自远程PLC的20个字符，接收完成后，信息又发回对方。    要求有一外部脉冲控制接收任务的开始，并且任务完成后用显示灯显示。    2．参数设置    自由口通信模式。    通信协议为：波特率9600，无奇偶校验，每字符8位。    接收和发送用同一缓冲区，首地址为VB100。    不设立超时时间。    3．程序    主程序如图9.19所示。实现的功能是初始化通信口及缓冲区，建立中断联系，并开放全局中断。

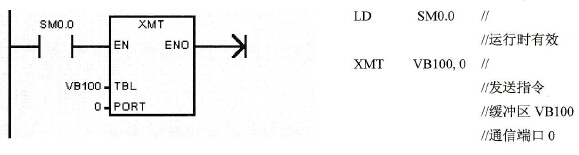

    图9.19    自由口通信例（主程序）    中断程序INT_0，启动发送指令，如图9.20所示。
    图9.20    自由口通信例（中断程序0）    中断程序INT_1，发送结束时输出，如图9.21所示。
    图9.21    自由口通信例（中断程序1）
