PLC编程梯形图中的自保持位（自锁）

    尽管保持功能可用来产生自保持位，有时必须用另外的方式产生一个自保持位，在一个程序的互锁部分里，它们就能变为“OFF”。    为了产生一个自保持位，一个输出指令的操作数位用作同一输出指令的一个或运算条件，这样输出指令的操作数位将继续为“ON”或“OFF”，直到其他位发生变化。至少一个其他条件用在输出指令之前起到复位功能。如果没有这个复位，则无法控制输出指令的操作数位。    如图1-33所示的保持指令的梯形图可以写成如图1-34所示的样子。当互锁指令的执行条件为“ON”的时，这两个梯形图唯一的不同之处在于它们的互锁程序部分的操作数。图1-33与图1-34一样，使用了两个复位，也就是说，当IR00004和IR00005中任何一个为“ON”时，HR0000将被置“OFF”。
    图1-33    保持指令应用

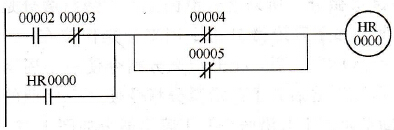

    图1-34    梯形图
