PLC与堆栈有关的指令实现

    触点的串、并联指令只能将单个触点与别的触点电路串、并联，要想实现如图1-67所示的梯形图功能，需要将图1-67中由I3.2和T16的触点组成的串联电路与它上面的电路并联，再和后面的电路块串联，然后完成输出。在图1-68中，需要读取中间结果并且产生多个输出时，需要用到逻辑堆栈指令。
    图1-67    堆栈指令的作用与使用(1)    西门子PLC S7-200与堆栈有关的指令有六个，它们的实现原理及解释如下。    a．ALD。栈装载与指令，它将堆栈中的第一层和第二层进行逻辑与操作，结果放入栈顶。执行完栈装载与指令后，堆栈深度减1，如图1-68所示。

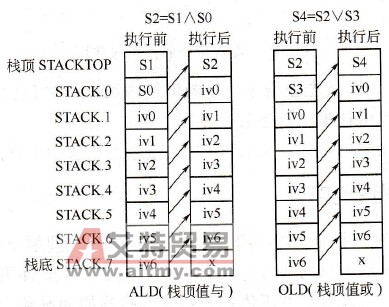

    图1-68    ALD与OLD指令的堆栈操作    b．OLD。栈装载或指令，实现的功能是将堆栈中的第一层和第二层的值进行逻辑或操作，结果放入栈顶，原理如图1-68所示。执行完栈装载或指令后，堆栈深度减1，如图1-68所示。这样可以看出，将电路块串、并联时，每增加一个用LD或LDN指令开始的电路块的运算结果，堆栈中增加一个数据，堆栈深度加1，    每执行一条ALD或OLD指令，堆栈深度减1。    c．LPS指令。逻辑推入栈指令，复制栈顶内容，并将其压入堆栈的下一层，栈中原来的数据依次向下层推移，栈底值被推出而丢失，如图1-69所示。

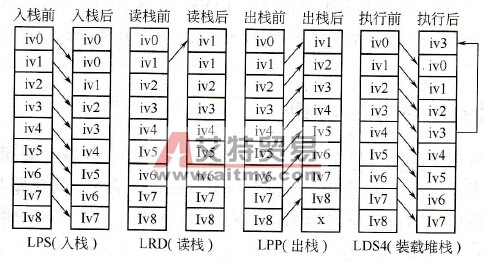

    图1-69    堆栈操作实现原理    d．LRD。逻辑读栈指令，将堆栈中第二层的数据复制到栈顶，第二层的数据不变，但原栈顶值被新的复制值覆盖而丢失，如图1-69所示。    e．LPP。逻辑出栈指令，指令使栈中各层的数据向上移动一层，第二层的数据成为栈顶，原来的栈顶值从栈内消失，见图1-70。

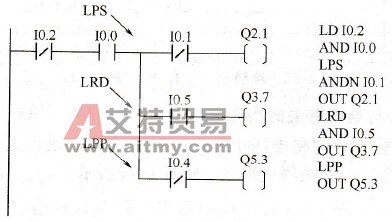

    图1-70    堆栈指令的作用与使用    f．LDSn（n=1～9）。装载堆栈指令，复制堆栈内第咒层的值到栈顶，栈中原来的数据依次向下一层推移，栈底值被推出而丢失，见图1-69。    图1-70说明了堆栈指令LPS、LRD、LPP在指令表语言中的作用和使用方法。
