欧姆龙CX-Programmer编程软件启动和界面

    CX-Programmer是欧姆龙自动化的PLC编程软件，该软件可进行梯形图或助记符编程、软件仿真、在线下载/上载程序、程序在线调试和在线运行测试。是工程师和系统设计人员很好的帮手。CX-Programmer软件功能和使用过程如下。    ①CX-Programmer软件启动  启动CX-Programmer时出现的初始屏如图1-79所示。    打开新工程和设置设备型号，在CX-Programmer中点击工具栏[新建]按钮，如图1-80所示。    用鼠标左键点击[设置]按钮，显示“设备型号设置”对话框，如图1 81所示。    用鼠标左键点击并选择CPU型号。点击[设定]按钮确认所选CPU型号。    ②主窗口显示  主窗口显示界面如图1-82所示。主窗口各项目内容如表1-6所示。
    图1-79    CX-Programmer启动界面    段是用来创建、显示程序分割成的不同功能的“段区域”。它不仅提高了程序的可读性，而且还提高重复使用包含相似控制的程序的效率，因为在工程树中复制和粘贴非常容易。程序可以按段来上载，让在线操作变得方便。程序段处理界面如图1-83所示。
    图1-80    工具栏[新建]按钮

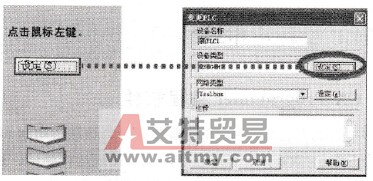

    图1-81    “设备型号设置”对话框    从段的列表中进入每一个段（梯形图区）。点击操作即可给插入的段命名，双击即可查看想要的梯形图所对应的段。根据段的列表中程序的全局映像，（控制流程）可以进入指定的段。段的列表中程序的全局映像如图1-84所示。

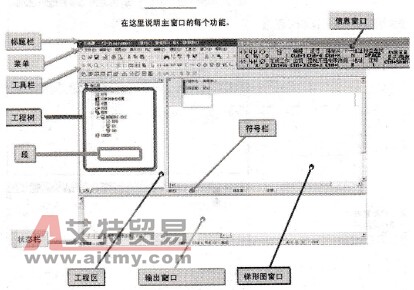

    图1-82    主窗口显示界面

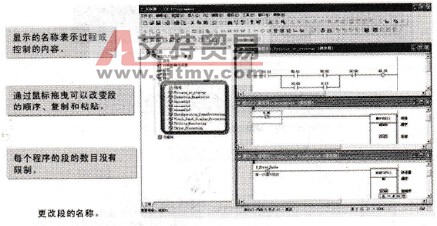

    图1-83    程序段处理界面

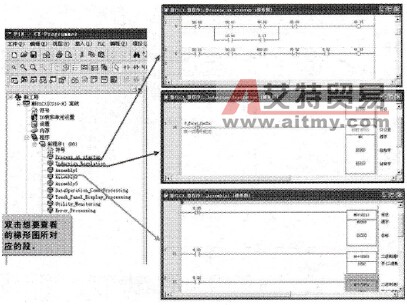

    图1-84    段的列表中程序的全局映像    表1-6    主窗口各项内容     名 称     内容/功能 标题栏  显示CX-Programmer中创建保存的文件名 菜单  选择菜单中的选项 工具栏  点击图标选择功能。选[视图]→[工具栏]，显不要 选的工具栏。鼠标拖拽工具栏可以改变一组的显示位置 段  把一个程序分割成给定的几段。每一段都能创建和显示 工程区  控制程序和数据。在不同工程或同一工程内执行鼠标拖放可以复制数据 工程树 梯形图窗口  创建和编辑梯形图程序的屏幕 输出窗口  ①编辑程序时显示错误信息。（错误检查）。  ②显示在列表中搜索触点/线圈的结果。  ③装载工程文件出错时显示错误内容 状态栏  显示有关PLC 名称、在线/离线、激活单元的位置等信息 信息窗口  弹出小窗口显示CX-Programmer中使用的基本快捷键 选[视图]→[信息窗口]来显示或隐藏信息窗口 符号栏  显示当前光标所指的符号的名称、地址或数值和注释
