PLC梯形图的置位和复位(SET和RSET)指令

来源:艾特贸易2017-06-05

简介如图 1-47 所示,当 SET 的执行条件为 ON 时, SET 置操作数位为 ON ;当其执行条件为 OFF 时,操作数位的状态不受影响。当 RSET 的执行条件为 ON 时, RSET 置操作数位为 OFF ;当其执行条件

    如图1-47所示,当SET的执行条件为“ON”时,SET置操作数位为“ON”;当其执行条件为“OFF”时,操作数位的状态不受影响。当RSET的执行条件为“ON”时,RSET置操作数位为“OFF”;当其执行条件为“OFF”时,操作数位的状态不受影响。SET指令的执行和OUT指令不同,因为当执行条件为“OFF”时,OUT指令置操作数位为“OFF”。同样,RSET指令的执行和OUT NOT指令不同,因为当执行条件为“OFF”时,OUT NOT指令置操作数位为“ON”。在手持式编程器上输入SET时需要按下FUNSET两个键,输入RSET时需要按下FUNRSET两个键。注意,当遇到联锁条件和跳转条件,即当IL(02)JMP (04)在一个“OFF”执行条件执行下时,在IL (02)ILC (03)JMP (04)JME (05)之间的SETRSET的操作数位的状态不发生变化,这些指令不影响标志位。

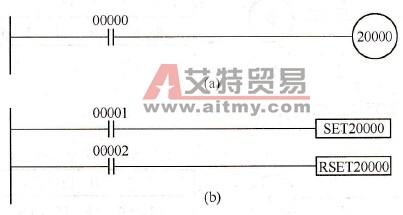

置位(SET)和复位(RSET)
    1-47     置位(SET)和复位(RSET)    如图1-48所示的这个例子表明OUTSETRSET之间的区别。在如图1-47(a)所示的例子中,无论IR00000变为“ON9还是“OFF”,IR20000都相应变为“ON”或“OFF”。
OUT和SET/RSET之间的区别
    1-48    OUTSET/RSET之间的区别    在如图1-48 (b)所示的例子中,当IR00001变为“ON”时,IR10000也变为“ON”,并且一直保持“ON”直到IR00002也变为“ON”为止(即使IR00001变为“OFF”)。
