欧姆龙CX-Programmer编程软件创建程序的技术方法

    这里阐述简单的程序编写。首先查看光标是否在梯形图窗口左上角，之后启动程序。    ①常开接点（触点）的输入。按[C]键可以打开“新接点”的对话框。常开接点对话框如图1-85所示。    显示时地址最高位的0是省略的。“．”（句点）在通道号和位号之间显示。    ②线圈的输入。按[O]键来打开“新线圈”的对话框。新线圈的输入对话框如图1-86所示。
    图1-85    常开接点对话框    ③常闭接点的输入。按[/]键显示“新的常闭接点”的对话框。新的常闭接点的输入对话框如图1-87所示。    ④上升沿微分接点的输入。上升沿微分接点的输入对话框如图1-88所示。    此输入方法仅对CS、CJ和CV系列PLC有用，其他系列PLC使用DIFU (13)指令。    ⑤定时器指令的输入。定时器位和参数的输入如图1-89和图1-90所示。    ⑥END指令的输入。在新工程创建后，END指令的段能自动产生，无需输入END指令。

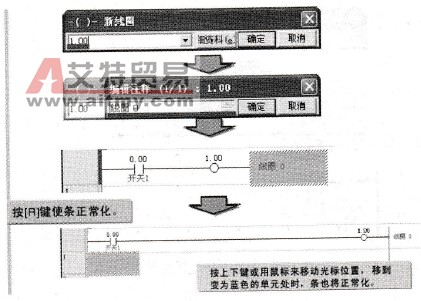

    图1-86    新线圈的输入对话框

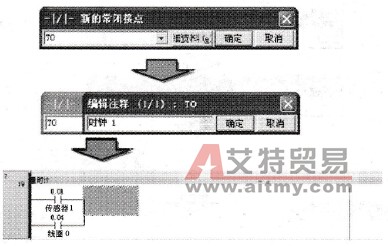

    图1-87    “新的常闭接点”的输入对话框

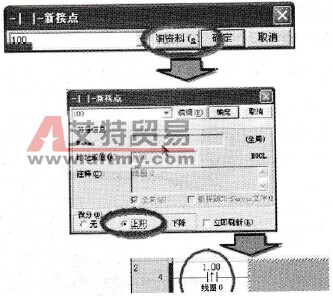

    图1-88    微分接点的输入对话框
    图1-89    定时器位的输入对话框
    图1-90    定时器参数的输入对话框
