PLC梯形图的保持[KEEP(11)]指令

    如图1-49所示，任何一个输出位一般只可用于控制其状态的一条指令。KEEP (11)用来保持基于两个执行条件指定位的状态。这些执行条件用S和R标出。S是置位输出，R是复位输出。KEEP (11)运算就像一个由S置位和R复位的锁存继电器。当S为“ON”时，其指定位也会置“ON”，并保持“ON”直到复位为止，在此期间，不管S是否保持“ON”。当R置“ON”时，其指定位也会置“OFF”，并保持“OFF”直到置位为止，在此期间不管R是否保持“ON”。执行条件和KEEP (11)位状态的关系如图1-50所示。这些指令不影响标志位。注意，当KEEP (11)由一个外部常闭触点控制复位行，且输入元件由一个交流电源供电时，在KEEP (11)的复位(R)控制线上千万不要使用一个条件非（常闭触点）的输入位。PC机的直流电源的延时切断（对应于输入单元由交流电源供电）可引起KEEP (11)的指定位复位，这种情况如图1-51所示。
    图1-49    保持[KEEP (11)]

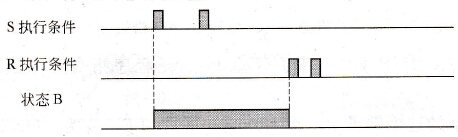

    图1-50    执行条件和KEEP (11)位状态的关系

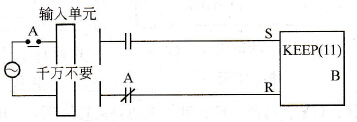

    图1-51    不能使用的KEEP (11)    在联锁指令中KEEP (11)使用的位不能复位。
