CPM2A系列PLC的单字比较指令CMP(20)格式及功能

    (1)格式：    其中，C1是比较数1，C2是比较数2，它们的选取范围是#、IR、SR、HR、AR、LR、TC、DM、*DM。当选取TC时为定时器／计数器的当前值。    (2)功能：在执行条件为ON时，将C1和C2进行比较，并将比较结果送到各标志位。    ①当C1>C2时，大于标志位25505为ON；    ②当C1=C2时，等于标志位25506为ON；    ③当C1<C2时，小于标志位25507为ON；    ④当间接寻址DM通道不存在时，出错标志位25503为ON。    【例10-2】  图10-2所示的是一个使用单字比较指令的例子。当00000为ON时，TIM000的当前值每隔0. 1s要减1。若T000的当前值大于200，则25505和20000均为ON；若T000的当前值等于200，则25506和20001均为ON；当T000的当前值小于200时，25507和20002均为ON；当T000的当前值为0000时，20002和20003均为ON。由本例可见，配合CMP指令，一个定时器可以控制多个输出位。

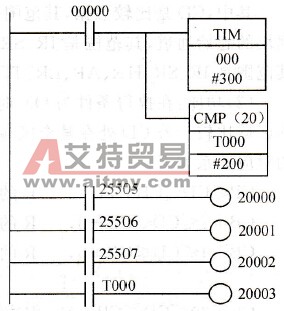

    图10-2    使用单字比较指令CMP的例子
