CPM2A系列PLC的单字传送指令MOV(21)/@MOV(21)格式及功

    (1)格式：    其中，S是源数据，其选取范围是#、IR、SR、HR、AR、LR、TC、DM、*DM;若源数据为TC，则传送TC的当前值；D是目标通道，其选取范围是IR、SR、HR、AR、LR、DM、*DM。    (2)功能：当执行条件为ON时，将源数据S传送到目的通道D中。当间接寻址的DM通道不存在时，出错标志位20003为ON；当指令执行后D中的数据为0000时，相等标志位25506为ON。    【例10-1】  图10-1所示的是用MOV指令修改定时器设定值的程序。当00000为ON，00001为OFF时，MOV指令将常数100传送到LR00中，定时器TIM000的设定值为100，定时10s。当00000为OFF，00001为ON时，MOV指令将常数50传送到LR00中，定时时间变为5s。当定时时间到，01000为ON。    这种用通道来设定定时器的设定值，可在程序执行过程中根据外部条件的不同去改变定时器的设定值，从而实现不同的定时控制功能。

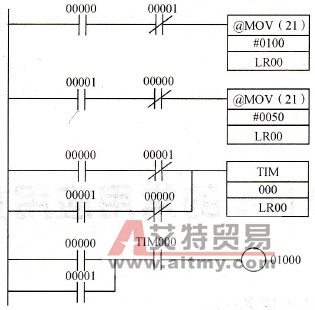

    图10-1    用MOV指令修改TIM设定值的例子
