CPM2A系列PLC的同步脉冲控制功能（晶体管输出模块

    同步脉冲控制为外围装置的操作与主装置的同步提供了一种简单的方法。将高速计数器功能和脉冲输出功能结合，输出脉冲频率可以控制为输入脉冲频率的指定倍数，这就使外围装置（如供料传送机）的速度能与主装置的速度同步，如图8-27所示。

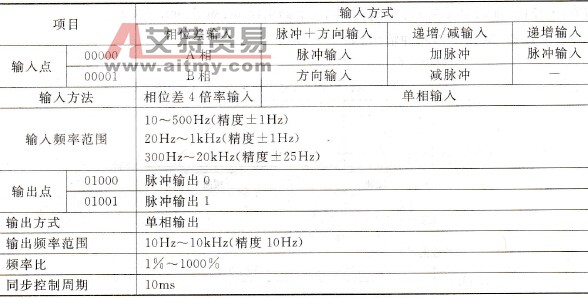

    图8-27    同步脉冲控制的应用    同步脉冲控制的性能指标见表8-17。    表8-17    同步脉冲控制的性能指标

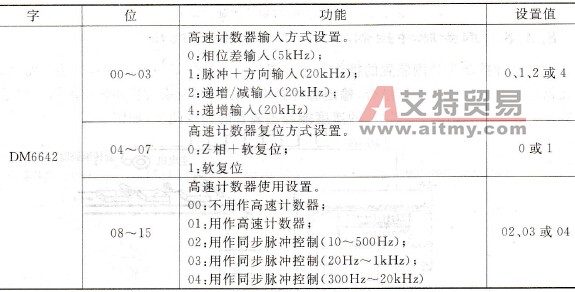

    脉冲输入频率和脉冲输出频率间的关系如下：    脉冲输入频率×频率比一近似脉冲输出频率其中：脉冲输入频率为10～500Hz、20Hz～1kHz、300Hz～20kHz；近似脉冲输出频率小于10Hz的看做10Hz，大于10kHz的看做10kHz，即脉冲输出频率为10Hz～10kHz。    同步脉冲控制的PLC设置见表8-18。    表8-18    同步脉冲控制的PLC设置
    字248和249存放输入频率的当前值。AR1115为脉冲输出0的输出状态位，AR1215为脉冲输出1的输出状态位。进行输出时状态位为ON；输出停止时状态位为OFF。    与同步脉冲控制有关的指令如下：    ①(@)SYNC（- -）-启动同步控制，改变频率量程系数。    ②(@)INI(61)-停止同步控制。    ③(@)PRV(62)-读输入频率和同步控制状态。    【例8-7】同步脉冲控制的应用举例。当00005变为ON时，启动同步脉冲控制，从01000（脉冲输出0）输出脉冲（根据高速计数器输入的脉冲）。同时，频率转换系数可由模拟量设定0改变。当00005为变OFF时，同步脉冲控制停止。梯形图程序如图8-28所示，PLC设置如下：
    图8-28    同步脉冲控制的应用程序
