CPM2A系列PLC的模拟量设定功能

    CPM2A PLC的CPU单元有两个模拟量设定电位器（见图8-5），可以用于定时器和计数器的模拟量设定。当旋转电位器时，就将0~200(BCD)的数值存储在SR区，如表8-8所示。
    图8-5    模拟量设定电位器    表8-8    模拟量设定值的存储

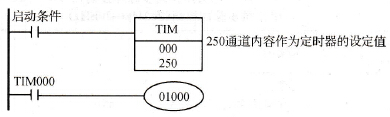

    字     功能     值(BCD)     250  存储模拟量设定电位器0的没定值     0000～0200     251  存储模拟量设定电位器1的设定值     模拟量设定值会受环境温度的影响，因此模拟量设定不能用于对设定值的精度要求较高的场合。    模拟量设定用于定时器的程序，如图8-6所示。模拟量设定电位器0的设定值SV(0000~0200 BCD)存储在通道250中，作为定时器的设定值，定时器的定时范围为0.0~20.0s。
    图8-6    模拟量设定用于定时器的程序
