CPM2A系列PLC的NOP(00)和END(01)指令格式与功能

    (1)格式：    (2)功能：NOP(00)为空操作指令，仅在语句表编程时使用。如果要删除某条指令而又不想改变语句标号时，可用NOP指令代替删除的指令。END(01)为程序结束指令。程序结束前一定要有一条END (01)指令。CPU执行到END指令时就认为整个程序到此结束，马上返回到程序的起始处再次执行程序．所以放在END后面的指令一概不执行。因此，在调试程序时．可以将END指令插到程序中间，进行分段调试。如果整个程序包含有子程序，则应将END指令放在最后一个子程序的后面。    【例9-1】常开触点00000先和常开触点01000并联，再和常闭触点00001串联，其结果输出到01000线圈；00002的常闭触点先和00003的常闭触点并联，再和01000的常开触点串联，其结果求反后再输出到01001线圈。为此而设计的梯形图程序如图9-1所示，语句表程序如下：

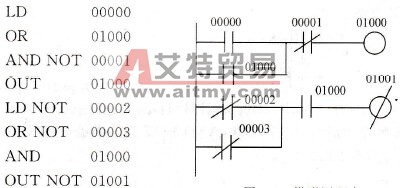

    图9-1    梯形图程序
