CPM2A系列PLC的AND LD和OR LD指令格式与功能

来源：艾特贸易2017-06-05

简介逻辑块串联 AND LD 和逻辑块并联 OR LD 指令的说明见表 9-1 。表 9-1 逻辑块操作 AND LD 和 OR LD 指令 (1) 逻辑块串联 AND LD 指令：就是将该逻辑块和左侧程序进行与运算。【例 9-2 】三个逻辑

    逻辑块串联AND LD和逻辑块并联OR LD指令的说明见表9-1。    表9-1    逻辑块操作AND LD和OR LD指令

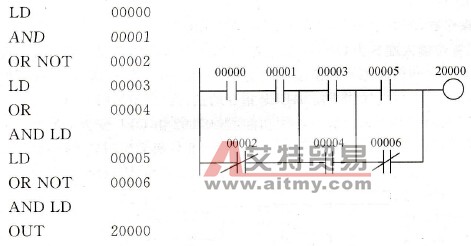

    (1)逻辑块串联AND LD指令：就是将该逻辑块和左侧程序进行“与”运算。    【例9-2】三个逻辑块相串联，梯形图如图9-2所示，语句表程序如下：

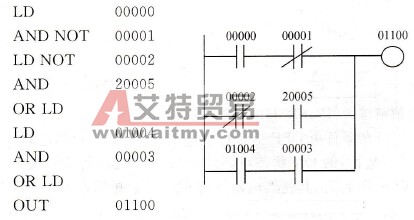

梯形图程序     图9-2    梯形图程序    (2)逻辑块并联OR LD指令：就是将逻辑块和上方程序相“或”运算。    【例9-3】三个逻辑块相并联，梯形图如图9-3所示，语句表程序如下：
    图9-3    梯形图程序
