PLC顺序功能图的基本特点

来源：艾特贸易2017-06-05

简介各个步按照顺序执行，上一步执行结束，并且转移条件有效时，立即激活下一步工作，同时结束上一步工作。如果用 Ji-1 、 Ji 、 Ji+1 和 Si-1 、 Si 、 Si+1 分别表示第 i-1 步、第 i 步和第

各个步按照顺序执行，上一步执行结束，并且转移条件有效时，立即激活下一步工作，同时结束上一步工作。如果用Ji-1、Ji、Ji+1和Si-1、Si、Si+1分别表示第i-1步、第i步和第i+1步的工作状态与转移条件，则它们之间的结构关系和相应的梯形图如图7-25所示，其逻辑关系可表示为

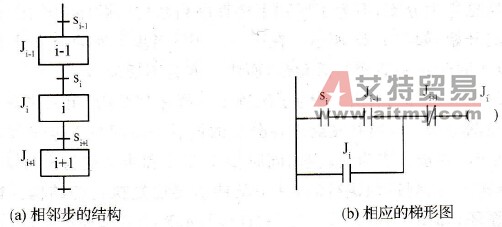

相邻步的结构和对应梯形图图7-25 相邻步的结构和对应梯形图
