PLC顺序控制指令

    用PLC实现顺序控制，除了前面介绍先设计顺序功能图再转化为梯形图的方法外，还可以采用顺序控制指令来实现。S7-200 PLC的顺序控制指令有顺序状态开始(LSCR)、顺序状态转移(SCRT)和顺序状态结束(SCRE)3条指令，如表7-11所示。顺序控制指令的操作对象是状态继电器S，每一个S的位都可以表示顺序功能图中的一步。S的取值范围为S0. 0～S31.7。    表7-11    顺序控制指令的格式与功能
    【例7-8】应用顺序控制指令，将图7-30所示的顺序功能图转化为梯形图程序。
    图7-30    顺序功能图    图7-31所示梯形图的工作过程是：上电初始化脉冲SM0.1，启动S0.1，执行程序的第1步，置位Q0.0，复位Q0.1和Q0.2，同时启动定时器T37，经过3s，步进转移指令使S0.2置1，使S0,1置0，程序进入第2步，输出Q0.4，同时启动定时器T38，经过5s，步进转移指令使S0.1置1，使S0.2置0，程序进入第1步执行。如此周而复始，循环工作。

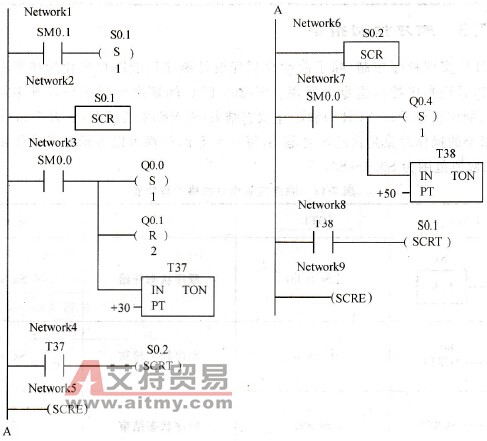

    图7-31    梯形图
