PLC双字增1/减1指令(INC_DW/DEC_DW)

    (1)格式：双字增1/减1指令的梯形图如图6-15所示。
    图6-15    双字增1/减1指令的梯形图    (2)功能：当使能输入(EN)有效时，双字增1指令(INC_DW)将输入字IN加1，并将结果存放到输出单元OUT中；双字减1指令(DEC_DW)将输入字IN减1，并将结果存放到输出单元OUT中。双字增减指令的操作数也是有符号数。    【例6-3】增1/减1指令使用举例，梯形图程序如图6-16所示。该程序实现AC0增1、将VB10减1后送VB20、VD0增1的功能。

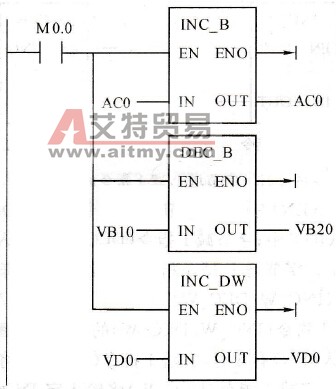

    图6-16    增1/减1指令的使用例子    图6-16对应的STL程序如下：    LD    M0.0    //取常开触头    INCB    AC0    //AC0+1= AC0    MOVB    VB10，VB20    //VB10→VB20    DECB    VB20    //VB20-1=VB20    INCD    VD0    //VD0+1=VD0    以上算术指令在使用时对操作数的要求和对标志位的影响：    ①字操作数IN1和IN2的范围是VW、IW、QW、MW、SW、SMW、LW、AIW、T、C、AC、Constant、*VD、*AC、*LD；双字操作数IN1和IN2的范围是VD、ID、QD、MD、SD、SMD、LD、HC、AC、Constant、*VD、*AC、*LD。    ②结果为16位时，OUT的范围是VW、IW、QW、MW、SW、SMW、LW、T、C、AC、*VD、*AC、*LD；结果为32位时，OUT的范围是VD、ID、QD、MD、SD、SMD、LD、AC、*VD、*AC、*LD。    ③指令执行后对标志位的影响：结果为0时SM1.0为1，结果为负时SM1.2为1，结果溢出时SM1.1为1，除数为0时SM1.3为1。当出现溢出、运行错误或间接寻址错误时，ENO=0。
