PLC表取数指令(FIFO/LIFO)

    从表中移出一个数据有先进先出(FIFO)和后进先出(LIFO)两种指令。    (1)格式：表取数指令( FIFO/LIFO)的梯形图如图6-32所示。
    图6-32    表取数指令(FIFO/LIFO)的梯形图    (2)功能：当使能输入有效时，先进先出指令(FIFO)从TBL指明的表中移出第一个字型数据并将其输出到DATA所指定的字单元。每次从表中移出一个数据，剩余数据依次上移一个字单元位置，同时实际填表数EC会自动减1。    当使能输入有效时，后进先出指令( LIFO)从TBL指明的表中移出最后一个字型数据并将其输出到DATA所指定的字单元。每次从表中取出一个数据，剩余数据位置保持不变，实际填表数EC会自动减1。    【例6-5】表取数指令使用举例，梯形图如图6-33所示。当I1.2由OFF变为ON状态时，FITO指令执行一次，执行前后的变化如图6-34所示。    图6-33对应的STI.程序如下：    LD    I1.2    //取常开触头    FIFO    VW100，AC1    //从表中取一个数据
    图6-33    表取数指令的梯形图

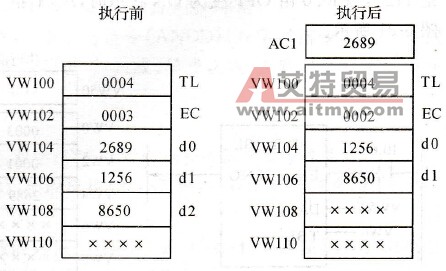

    图6-34    表取数指令执行前后的变化情况
