PLC字节、整数和实数之间的转换指令

    字节、整数和实数之间的转换指令包括字节转换为整数指令( BTI)、整数转换为字节指令(ITB)、整数转换为双整数指令(ITD)、双整数转换为整数指令(DTI)、双整数转换为实数指令( DTR)、实数转换为双整数指令(ROUND)和实数取整后转换为双整数指令( TRUNC)。    (1)格式：BTI指令、ITB指令和ITD指令的梯形图如图6-38所示，DTI指令、DTR指令、ROUND指令和TRUVC指令的梯形图如图6-39所示。
    图6-38    BTI指令、ITB指令和ITD指令的梯形图

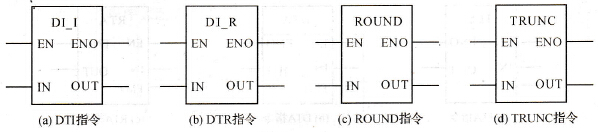

    图6-39    DTI指令、DTR指令、ROUND指令和TRUNC指令的梯形图    (2)功能：字节转换为整数指令(BTI)把输入端(IN)的字节值转换成一个整数，并将结果送到OUT，由于字节是无符号的，因此没有符号扩展。整数转换为字节指令(ITB)把输入端(IN)的字转换成一个字节，并将结果送到OUT输出，输入整数的大小范围是0～255，所有其他的值均会造成溢出，溢出时输出不变，将SM1.1置1。    整数转换为双整数指令(ITD)将输入端(IN)的整数转换成一个双整数，并将结果送到OUT输出，同时对符号进行扩展。双整数转换为整数指令(DTI)将输入端(IN)的双整数转换成整数，并将结果送到OUT输出。若输人数据超出整数范围则产生溢出，溢出时输出保持不变，将SM1.1置1。    双整数转换为实数指令(DTR)将32位有符号整数(IN)转换成32位实数，并将结果送到OUT输出。实数转换为双整数指令(ROUND)将输入端(IN)的实数转换成双整数值，如果小数部分大于0.5，则先按四舍五入法处理后再进行转换。实数取整后转换为双整数指令( TRUNC)将输入端(IN)的32位实数取整后（实数的小数部分被舍去）再转换成32位有符号整数。当要转换的实数超出范围时，则SM1.1被置位，但输出不变。
