S7-200 PLC定时器指令功能及应用实例

    (1)接通延时型定时器指令(TON)：用于单一时间间隔的定时。当使能输入端(IN)接通时，定时器开始计时，当前值从0开始递增，当前值大于或等于预置值时，定时器输出状态位置ON（输出常开触点接通）。如果使能输入端继续保持接通状态不变，则当前值继续增大直到最大值32767为止，并保持32767不变。当使能输入端断开时，定时器复位（当前值为0，输出常开触点处于断开状态）。    【例5-7】  图5-16所示为通电延时型定时器指令(TON)应用的梯形图例子。当定时器T33的输入端(IN)接通时，定位器位（T33常开触关）为OFF，当前值从0开始递增；当前值达到设定值(PT)时，定时器位为ON，当前值继续增大，当达到最大值32767时将保持不变；当定时器T33的输入端(IN)断开时，定位器位（T33常开触关）为OFF，当前值为0。其信号工作波形如图5-17所示。
    图5-16    梯形图

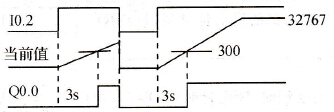

    图5-17    信号工作波形    (2)有记忆的通电延时定时器指令(TONR)：用于累计许多时间间隔的定时。当使能输入端(IN)接通时，定时器开始计时，当前值从原有值开始递增，当前值大于或等于预置值时，定时器输出状态位置ON（输出常开触点接通）。当使能输入端由接通变为断开时，当前值保持不变（被记忆）；当使能输入端再次接通有效时，定时器在原记忆值的基础上递增计时，当前值达到32767时停止计数并保持32767。利用复位指令(R)可以对有记忆的通电延时定时器进行复位，定时器复位后，其当前值为0，定时器输出常开触点处于断开状态。    【例5-8】  图5-18所示为有记忆的通电延时定时器指令(TONR)应用的梯形图例子。当定时器T65的输入端(IN)为ON时，当前值从0开始递增；当输入端由ON变为OFF时，当前值保持掉电前的值；当输入端又由OFF变为ON时，当前值从上次的保持值继续递增；当累计当前值达到设定值时，定时器位为ON，当前值可以继续增加到最大值32767。其信号工作波形如图5-19所示。

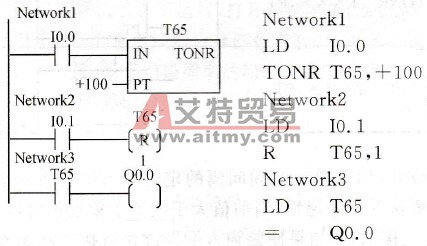

    图5-18    梯形图
    图5-19    信号工作波形    (3)断开延时定时器指令(TOF)：用于故障事件后延迟时间的定时。当使能输入端接通时，定时器输出状态位立即置ON（输出常开触点接通），当前值复位（置0）。当使能输入端由接通变成断开时，定时器开始计时，当前值从0开始递增，当前值达到预置值时，定时器输出状态位复位(OFF)，并停止计时，当前值保持预置值不变。    【例5-9】  图5-20所示为断电延时定时器指令(TOF)应用的梯形图例子。当定时器T37的输入端为ON时，定时器位为ON，当前值为0；当输入端由ON变为OFF时，当前值由0开始递增；当达到设定值时，定时器位为OFF，当前值等于设定值并保持不变；当输入端再次变为ON时，定时器位为ON，当前值为0。其信号工作波形如图5-21所示。
    图5-20    梯形图

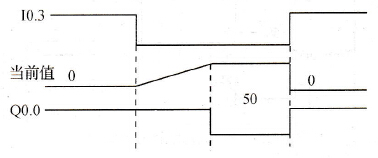

    图5-21    信号工作波形    应该注意，TON、TONR和TOF这3条定时器指令有3个时基标准，对于某个定时器来说，采用哪一种时基标准是由定时器编号决定的，参见表5-2。定时器的定时时间等于预置值和时基标准的乘积。
